Toestel
Datum montagehandleiding
Beste klant van TnT Speeltoestellen,
Wij danken u voor het aanschaffen en installeren van een speeltoestel van TnT
Speeltoestellen.
Wij waarderen het vertrouwen dat u in ons bedrijf heeft geplaatst en streven
ernaar om uw vertrouwen meer dan waar te maken!
Dit is uw TnT speeltoestellen montagehandleiding.
Wij hebben deze handleiding specifiek voor het product ontworpen, waarop eveneens
de toe te passen onderdelen zijn genoemd.
Ook vindt u het grondplan met de benodigde valruimte volgens norm NEN-EN1176-1 :
2017.
Bewaart u dit document bij uw logboek. Nogmaals willen wij u bedanken voor de
aankoop van dit speeltoestel. Wij zien uit naar uw volgende speelproject.
Met vriendelijke groet, TnT Speeltoestellen
Copyright 2022 | TnT Speeltoestellen
Montagehandleiding
CM-1359
CM-1359
05-04-2022
Pagina 1 van 57
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor TNT CM-1359
Samenvatting van Inhoud voor TNT CM-1359
- Pagina 1 Datum montagehandleiding 05-04-2022 Beste klant van TnT Speeltoestellen, Wij danken u voor het aanschaffen en installeren van een speeltoestel van TnT Speeltoestellen. Wij waarderen het vertrouwen dat u in ons bedrijf heeft geplaatst en streven ernaar om uw vertrouwen meer dan waar te maken! Dit is uw TnT speeltoestellen montagehandleiding.
- Pagina 2 Plattegrond palenplan Onderdeel handleidingen Staander 350cm Vloer vierkant (vloer_vierkant) Wiel ladder (brug_klimrek_6) Ringladder lang (brug_klimrek_3) Metalen hekje (metalen_hekje) Klimrek gebogen (klimrek_gebogen_150cm) Slangen opgang (klimrek_slang_150cm) Glijstang (glijstang_150cm) Opgang slang (b-klimmer_150cm) Glijbaan RVS (glijbaan_150cm_metaal) Copyright 2022 | TnT Speeltoestellen Pagina 2 van 57...

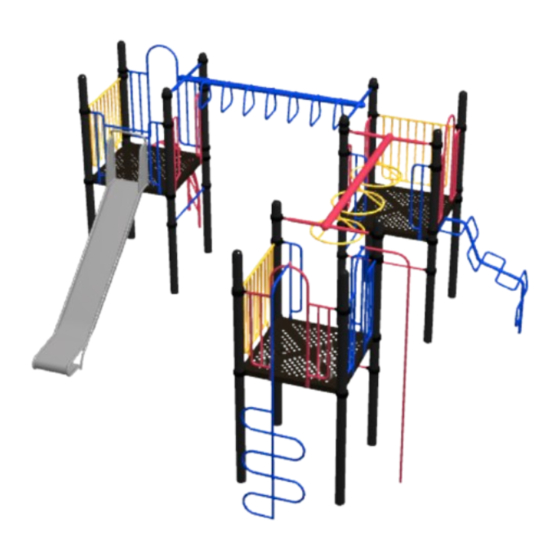

- Pagina 3 CM-1359 05-04-2022 Aanzichten 3D Aanzicht 1 Aanzicht 2 Aanzicht 3 Copyright 2022 | TnT Speeltoestellen Pagina 3 van 57...
-
Pagina 4: Onderdelenlijst
152x101cm 209x67cm Hekje tbv Snake 150cm Curve Hek voor RVS RVS Glijbaan 150cm climber climber glijbaan 250x221cm 138x101cm 206x104x46cm 104x101cm Afdekdop M6 Afdekdop M12 Balustrade metaal Vloer vierkant 116,5×116,5 105x101cm 117x117cm Copyright 2022 | TnT Speeltoestellen Pagina 4 van 57... -
Pagina 5: Veiligheidsruimtes
Veiligheidsruimtes Geachte klant, Zorg er altijd voor dat alle veiligheidsruimtes zoals aangegeven in ieder geval gehaald worden, dit zijn de minimale vereiste ruimtes voor een veilig gebruik van het speeltoestel. Veiligheidsruimtes Copyright 2022 | TnT Speeltoestellen Pagina 5 van 57... - Pagina 6 CM-1359 05-04-2022 Zijaanzichten Aanzicht 1 Aanzicht 2 Copyright 2022 | TnT Speeltoestellen Pagina 6 van 57...
-
Pagina 7: Plattegrond Palenplan
Voor de overige onderdelen (Glijstangen, Climbers, Glijbaan voeten) 25 kg snelbeton. Houdt u er rekening mee dat de betonfundatie minimaal 400mm onder het maaiveld blijft, zoals op de tekening afgebeeld. Plattegrond palenplan Fundering Copyright 2022 | TnT Speeltoestellen Pagina 7 van 57... - Pagina 8 350 cm 350 cm 350 cm 350 cm 350 cm 350 cm 350 cm 350 cm 0 cm 0 cm 0 cm Vloeren Label Hoogte 150 cm 150 cm 150 cm Copyright 2022 | TnT Speeltoestellen Pagina 8 van 57...
- Pagina 9 CM-1359 05-04-2022 Onderdeel handleidingen Op de volgende pagina's van dit document vindt u alle individuele onderdelen met bijbehorende technische tekeningen en eventuele montage instructies. Copyright 2022 | TnT Speeltoestellen Pagina 9 van 57...
- Pagina 10 CM-1359 05-04-2022 Staander 180 cm 350cm Hoofdafmetingen: 180x11,5cm 350x11,5cm 2957mm 2900mm Copyright 2022 | TnT Speeltoestellen Pagina 10 van 57...
- Pagina 11 STAP 1 van 1 Omschrijving: Paalkap losdraaien en opnieuw bevestigen met loctite op het draadeind 1 st. Loctite Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Copyright 2022 | TnT Speeltoestellen Pagina 11 van 57...
- Pagina 12 CM-1359 05-04-2022 Vloer vierkant 116,5×116,5 Hoofdafmetingen: 117x117cm Copyright 2022 | TnT Speeltoestellen Pagina 12 van 57...
- Pagina 13 1 st. Vloer vierkant 4 st. Torx M10X30 4 st. Veerring M10 4 st. Ring M10 (middel) 116,5x116,5 Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Copyright 2022 | TnT Speeltoestellen Pagina 13 van 57...
- Pagina 14 Er mag geen vingerbeknelling aanwezig zijn 4 st. Vloerstrip 1 st. Kitspuit Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Copyright 2022 | TnT Speeltoestellen Pagina 14 van 57...
-
Pagina 15: Wiel Ladder 233Cm
CM-1359 05-04-2022 Wiel ladder 233cm Hoofdafmetingen: 233x101cm Copyright 2022 | TnT Speeltoestellen Pagina 15 van 57... - Pagina 16 STAP 1 van 3 Omschrijving: Zelftap bouten aanbrengen aan de binnenkant van de palen 4 st. Zeskant M3X16 Zelftap Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Copyright 2022 | TnT Speeltoestellen Pagina 16 van 57...
- Pagina 17 4 st. Small clamp + ring Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Copyright 2022 | TnT Speeltoestellen Pagina 17 van 57...
-
Pagina 18: Handgrepen Per 2 Stuks
8 st. Torx M8X20 8 st. Lock Moer M8 4 st. Lock Moer M6 Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Handgrepen per 2 stuks Hoofdafmetingen: 107x18cm Copyright 2022 | TnT Speeltoestellen Pagina 18 van 57... - Pagina 19 CM-1359 05-04-2022 Copyright 2022 | TnT Speeltoestellen Pagina 19 van 57...
-
Pagina 20: Stang Onder Ladder
4 st. Lock Moer M6 2 st. Bout M10X25 4 st. Ring M10 (middel) 2 st. Lock Moer M10 Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Stang onder ladder Copyright 2022 | TnT Speeltoestellen Pagina 20 van 57... - Pagina 21 CM-1359 05-04-2022 Hoofdafmetingen: Ø3,2x101cm Copyright 2022 | TnT Speeltoestellen Pagina 21 van 57...
- Pagina 22 STAP 1 van 3 Omschrijving: Zelftap bouten aanbrengen aan de binnenkant van de palen 2 st. Zeskant M3X16 Zelftap Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Copyright 2022 | TnT Speeltoestellen Pagina 22 van 57...
- Pagina 23 2 st. Small clamp + ring Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Copyright 2022 | TnT Speeltoestellen Pagina 23 van 57...
- Pagina 24 2 st. Kruiskop M6X65 4 st. Torx M8X20 4 st. Lock Moer M8 2 st. Lock Moer M6 Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Copyright 2022 | TnT Speeltoestellen Pagina 24 van 57...
-
Pagina 25: Ring Ladder 233Cm
CM-1359 05-04-2022 Ring ladder 233cm Hoofdafmetingen: 233x101cm Copyright 2022 | TnT Speeltoestellen Pagina 25 van 57... - Pagina 26 STAP 1 van 3 Omschrijving: Zelftap bouten aanbrengen aan de binnenkant van de palen 4 st. Zeskant M3X16 Zelftap Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Copyright 2022 | TnT Speeltoestellen Pagina 26 van 57...
- Pagina 27 4 st. Small clamp + ring Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Copyright 2022 | TnT Speeltoestellen Pagina 27 van 57...
- Pagina 28 8 st. Torx M8X20 8 st. Lock Moer M8 4 st. Lock Moer M6 Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Handgrepen per 2 stuks Hoofdafmetingen: 107x18cm Copyright 2022 | TnT Speeltoestellen Pagina 28 van 57...
- Pagina 29 CM-1359 05-04-2022 Copyright 2022 | TnT Speeltoestellen Pagina 29 van 57...
- Pagina 30 4 st. Lock Moer M6 2 st. Bout M10X25 4 st. Ring M10 (middel) 2 st. Lock Moer M10 Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Stang onder ladder Copyright 2022 | TnT Speeltoestellen Pagina 30 van 57...
- Pagina 31 CM-1359 05-04-2022 Hoofdafmetingen: Ø3,2x101cm Copyright 2022 | TnT Speeltoestellen Pagina 31 van 57...
- Pagina 32 STAP 1 van 3 Omschrijving: Zelftap bouten aanbrengen aan de binnenkant van de palen 2 st. Zeskant M3X16 Zelftap Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Copyright 2022 | TnT Speeltoestellen Pagina 32 van 57...
- Pagina 33 2 st. Small clamp + ring Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Copyright 2022 | TnT Speeltoestellen Pagina 33 van 57...
- Pagina 34 2 st. Kruiskop M6X65 4 st. Torx M8X20 4 st. Lock Moer M8 2 st. Lock Moer M6 Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Copyright 2022 | TnT Speeltoestellen Pagina 34 van 57...
-
Pagina 35: Balustrade Metaal
CM-1359 05-04-2022 Balustrade metaal Hoofdafmetingen: 105x101cm Copyright 2022 | TnT Speeltoestellen Pagina 35 van 57... - Pagina 36 2 st. Lock Moer M6 2 st. Bout M10X25 4 st. Ring M10 (middel) 2 st. Lock Moer M10 Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Copyright 2022 | TnT Speeltoestellen Pagina 36 van 57...
-
Pagina 37: Hekje Tbv Snake Climber
CM-1359 05-04-2022 Hekje tbv Snake climber Hoofdafmetingen: 138x101cm Copyright 2022 | TnT Speeltoestellen Pagina 37 van 57... - Pagina 38 8 st. Torx M8X20 climber 8 st. Lock Moer M8 4 st. Lock Moer M6 Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje 150cm Curve climber Hoofdafmetingen: 206x104x46cm Copyright 2022 | TnT Speeltoestellen Pagina 38 van 57...
- Pagina 39 CM-1359 05-04-2022 Copyright 2022 | TnT Speeltoestellen Pagina 39 van 57...
- Pagina 40 1 st. 150cm Curve climber 2 st. Torx M10X20 2 st. Veerring M10 2 st. Ring M10 (middel) Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Copyright 2022 | TnT Speeltoestellen Pagina 40 van 57...
- Pagina 41 CM-1359 05-04-2022 Hekje tbv Snake climber Hoofdafmetingen: 138x101cm Copyright 2022 | TnT Speeltoestellen Pagina 41 van 57...
-
Pagina 42: 150Cm Snake Climber
8 st. Torx M8X20 climber 8 st. Lock Moer M8 4 st. Lock Moer M6 Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje 150cm Snake climber Hoofdafmetingen: 209x67cm Copyright 2022 | TnT Speeltoestellen Pagina 42 van 57... - Pagina 43 CM-1359 05-04-2022 Copyright 2022 | TnT Speeltoestellen Pagina 43 van 57...
- Pagina 44 1 st. Ring M10 (middel) 1 st. Torx M10X20 2 st. Ring M10 (middel) 1 st. Lock Moer M10 Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Copyright 2022 | TnT Speeltoestellen Pagina 44 van 57...
-
Pagina 45: Hekje Tbv Glijstang
CM-1359 05-04-2022 Hekje tbv glijstang Hoofdafmetingen: 152x101cm Copyright 2022 | TnT Speeltoestellen Pagina 45 van 57... - Pagina 46 2 st. Bout M10X25 4 st. Ring M10 (middel) 2 st. Hoekje 2 st. Lock Moer M10 Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje 150cm Glijstang Copyright 2022 | TnT Speeltoestellen Pagina 46 van 57...
- Pagina 47 CM-1359 05-04-2022 Hoofdafmetingen: 362x42cm Copyright 2022 | TnT Speeltoestellen Pagina 47 van 57...
- Pagina 48 Omschrijving: Bevestiging tussen de glijstang en het hek 1 st. 150cm Glijstang 1 st. Torx M10X30 1 st. Veerring M10 1 st. Ring M10 (groot) Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Copyright 2022 | TnT Speeltoestellen Pagina 48 van 57...
-
Pagina 49: Hekje Tbv: B, Pod En Curly Climber
CM-1359 05-04-2022 Hekje tbv: B, Pod en Curly Climber Hoofdafmetingen: 152x101cm Copyright 2022 | TnT Speeltoestellen Pagina 49 van 57... - Pagina 50 2 st. Lock Moer M6 2 st. Bout M10X25 4 st. Ring M10 (middel) 2 st. Lock Moer M10 Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje 150cm B climber Copyright 2022 | TnT Speeltoestellen Pagina 50 van 57...
- Pagina 51 CM-1359 05-04-2022 Hoofdafmetingen: 362x44cm Copyright 2022 | TnT Speeltoestellen Pagina 51 van 57...
- Pagina 52 1 st. 150cm B climber 1 st. Torx M10X30 1 st. Veerring M10 1 st. Ring M10 (middel) Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Copyright 2022 | TnT Speeltoestellen Pagina 52 van 57...
-
Pagina 53: Hek Voor Rvs Glijbaan
CM-1359 05-04-2022 Hek voor RVS glijbaan Hoofdafmetingen: 104x101cm Copyright 2022 | TnT Speeltoestellen Pagina 53 van 57... -
Pagina 54: Rvs Glijbaan 150Cm
4 st. Lock Moer M6 2 st. Bout M10X25 4 st. Ring M10 (middel) 2 st. Lock Moer M10 Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje RVS Glijbaan 150cm Copyright 2022 | TnT Speeltoestellen Pagina 54 van 57... - Pagina 55 CM-1359 05-04-2022 Hoofdafmetingen: 250x221cm Copyright 2022 | TnT Speeltoestellen Pagina 55 van 57...
- Pagina 56 Omschrijving: Bevestigings gaten in de vloer boren volgens schema 1 st. Boormachine 1 st. Boortje 6,5mm 1 st. Boortje 12,5mm Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Copyright 2022 | TnT Speeltoestellen Pagina 56 van 57...
- Pagina 57 2 st. Slotbout M12X20 2 st. Ring M12 (middel) 2 st. Lock Moer M12 2 st. Afdekdop M12 Bevestigings materiaal is per zakje verpakt en bovenstaande afbeelding zit in het zakje Copyright 2022 | TnT Speeltoestellen Pagina 57 van 57...
