In bovenstaande afbeelding is te zien dat alleen achter Master
velden zijn ingevuld en gekleurd. In deze situatie is er dus
alleen een hoofdregelaar (master). Verder is te zien dat er 7
groepen van deze regelaar zijn gekoppeld. Onder groepen 1 t/m
3 wordt de letter A getoond. Dit betekent dat de groepen 1 t/m 3
van de hoofdregelaar gekoppeld zijn aan thermostaat A. Dit is
ook zichtbaar d.m.v. de kleur. Onder groep 4 wordt de letter B
getoond en is het veld bruin gekleurd. Thermostaat B is dus
gekoppeld aan groep 4. Groep 5 is in het voorbeeld wit gekleurd
met thermostaatletter X. Dit houdt in dat deze groep niet is
gekoppeld aan een thermostaat en wordt daardoor als
badkamergroep gezien. Groep 6 is gekoppeld op thermostaat C,
etc.
Onder iedere groep staat achter klep ook aangeven hoeveel tijd
in procenten van de cyclus de betreffende motorklep van de
groep open wordt gestuurd. Dit kan zijn 0, 25, 50 of 100% van de
cyclustijd.
4.5.10. UitlegTabblad Procestellers-Servicetool

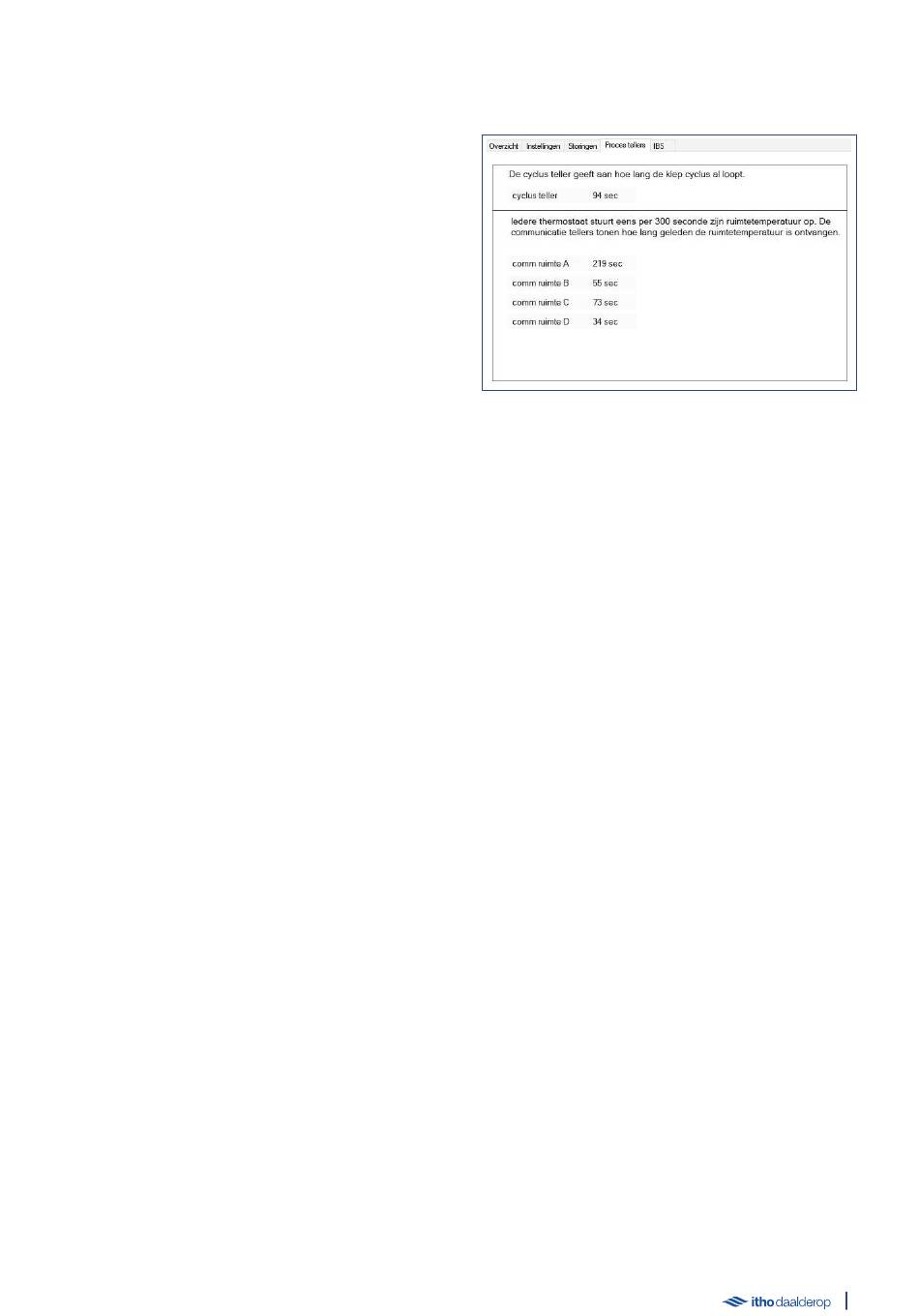

Scherm: Proces-tellers
Cyclus-teller
De regelaar stuurt de motorkleppen (groepen) op de verdeler aan
met een cyclus van 900 seconden. Deze cyclus wordt bijgehouden
op de regelaar door middel van een cyclus-teller. De kleppen
worden onafhankelijk van elkaar aangestuurd. Maar het kan zijn dat
meerdere groepen aan één thermostaat zijn gekoppeld (vaak is dit
de woonkamer) en als zodanig gezamelijk worden aangestuurd.
De hoofdthermostaat en de ruimtethermostaten sturen eens per
300 seconden hun gemeten temperatuur door naar de regelaar. Op
basis van deze gemeten temperatuur en de ingestelde, gewenste
temperatuur (op iedere afzonderlijke thermostaat) berekent de
regelaar de gewenste klepstand voor iedere groep of gezamelijke
groep. De kleppen worden op basis van de berekende wens op de
cyclus-tellerstanden 0, 225, 450, of 675 open of dicht gezet.
De cyclustijd-teller geeft aan welk deel van de 900 seconde
klepcyclustijd is verstreken.
Communicatie-teller
Via deze pagina kan gecontroleerd worden of de regelaar met alle
thermostaten verbinding heeft. Deze pagina toont per thermostaat
hoe lang geleden de ruimtetemperatuur is ontvangen via een
communicatie-teller. In een normale situatie zullen deze
communicatie-tellers niet verder oplopen dan tot 300. Het is geen
probleem wanneer de teller een keer hoger oploopt, maar een
tellerstand boven de 1200 geeft aan dat er veel berichten worden
gemist. Er zal een storing optreden wanneer de thermostaat langer
dan 3600 seconde (1 uur) niet wordt gezien (Storingscode
Hoofdthermostaat: A3 01; Storingscode Ruimtethermostaat: A3 02).
