Monteer het laadstation op de sokkel
1. Plaats de afdichting van bodemplaat over de draadeinden en de afdichtingsplaat.
2. Plaats het laadstation op de montagevoet over de uiteinden van de draadeinden, evenals de stroomkabel en de
grondkabel.
3. Pas de kabeldoorvoer aan zodat de voedingskabel stevig op zijn plaats blijft, en knip overtollig materiaal indien
nodig.
4. Leid de voedingskabel door de bodemplaat en trek deze naar de buitenkant van het laadstation.
5. Haal de voedingskabel terug in het laadstation/de montagevoet. Zorg ervoor dat er een overblijvende lengte
van 250 mm van de kabel in het laadstation achterblijft.

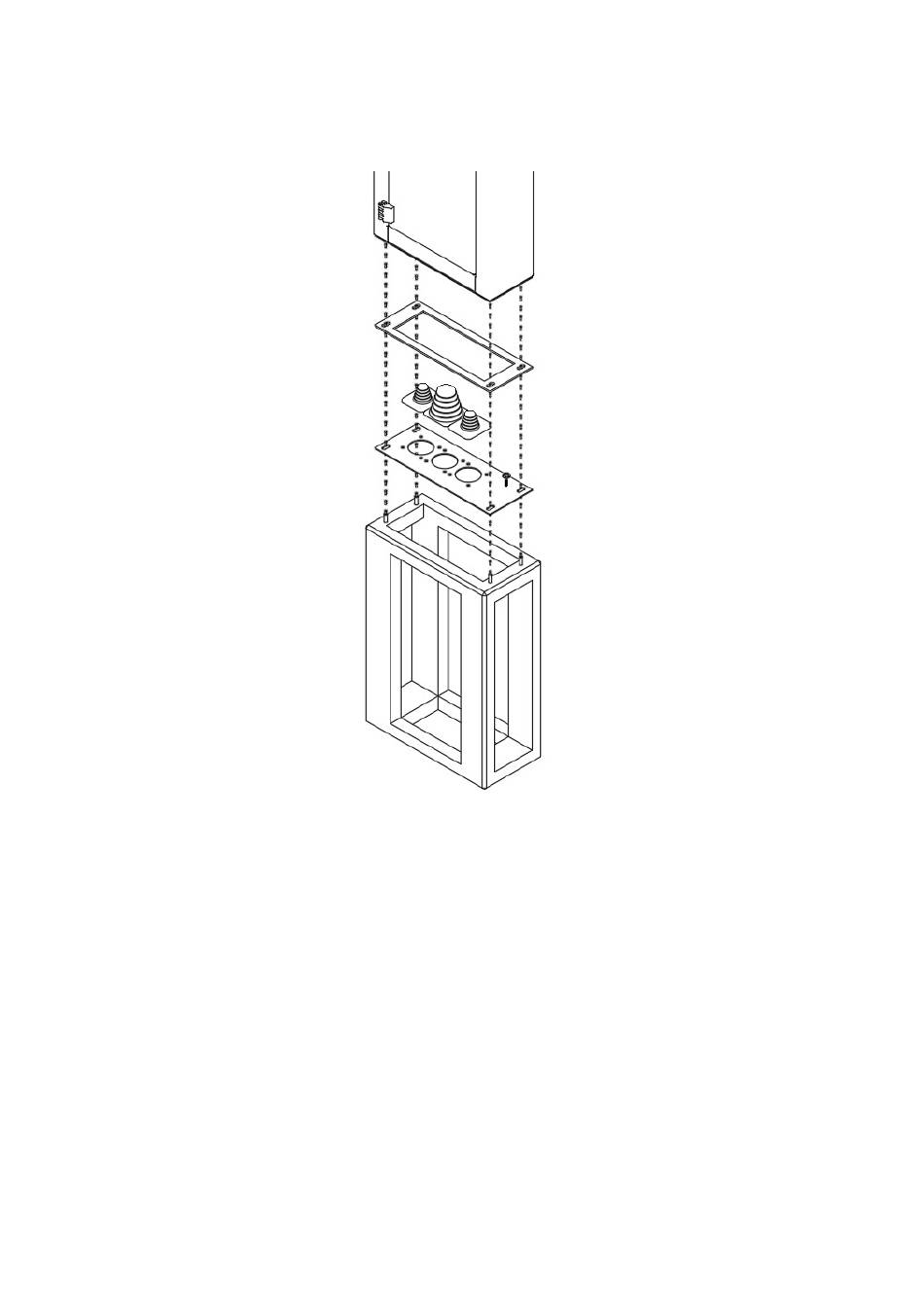

6. Bevestig het laadstation op de montagevoet volgens de weergave in de afbeelding, gebruikmakend van de vier
meegeleverde M8-moeren, inclusief sluitringen en V-ringen.
7. Bevestig het laadstation aan de montagevoet met 4 tapbouten van M8x20 mm.
