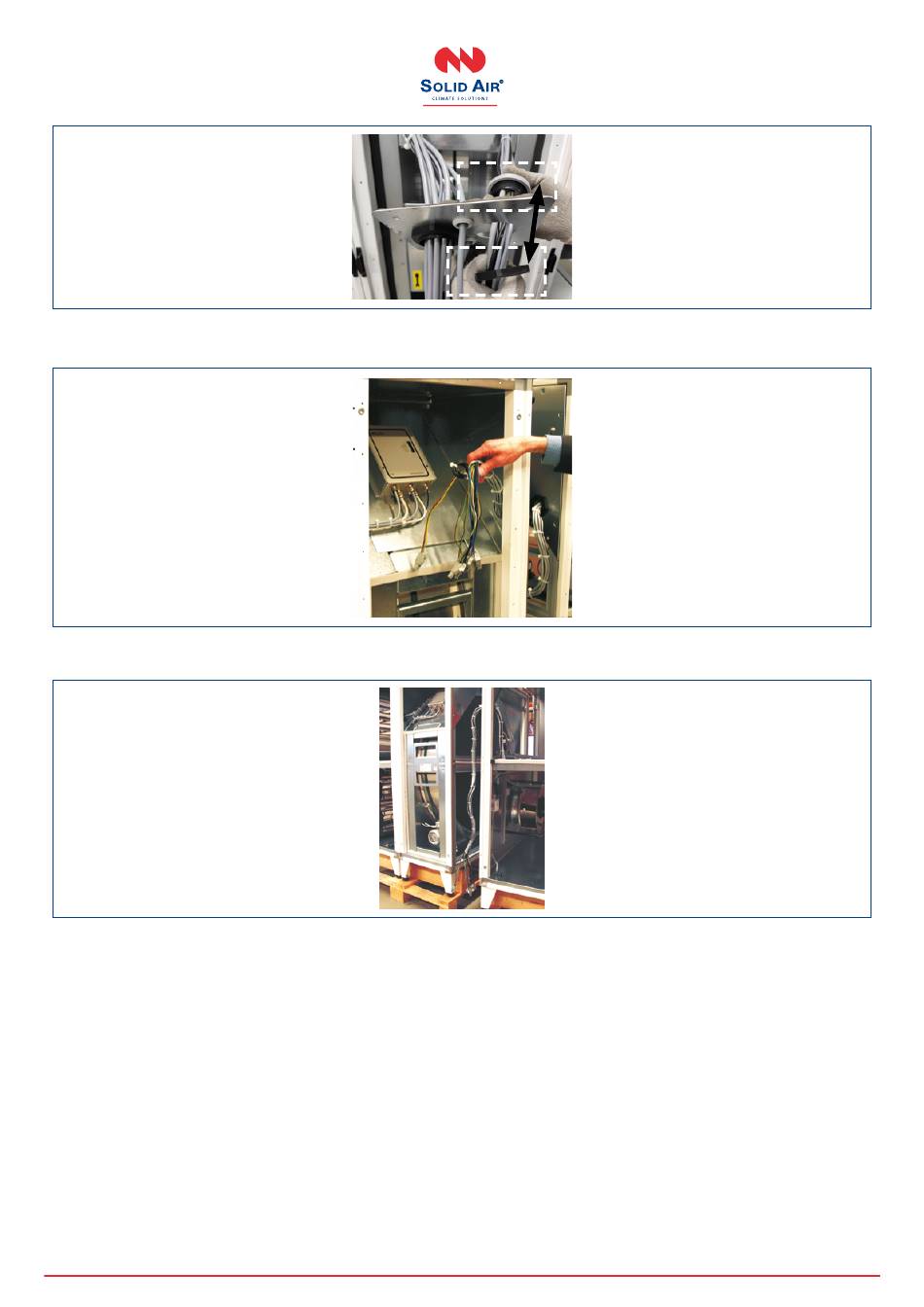

Afb. 5.4 Kabeldoorvoeringen van plaat losmaken.
Afb. 5.5 Kabelstrengen in het afgeschuinde deel van het warmtewiel trekken.
Afb. 5.6 Kabelstrengen links en rechts in de buitendelen trekken.
5.5 Toestelonderdelen monteren
>>
Er moet op worden gelet dat de afzonderlijke toestelonderdelen voorafgaand aan de montage volledig zijn samengeschoven.
>>
De assemblage van de kubusonderdelen kan worden vergemakkelijkt door het gebruik van sjorbanden.
>>
Toestelonderdelen tegen elkaar plaatsen en met sjorbanden samentrekken.
>>
Vervolgens de componenten met behulp van de toestelverbindingsstukken aan elkaar vastschroeven.
>>
Om een correcte schroefverbinding te waarborgen moeten de zeskantbouten bij de assemblage met de hand in de
kooimoeren worden geschroefd.
>>
Pas daarna met bijv. een elektrische schroefmachine vast aantrekken.
>>
Vervolgens de kabelbomen weer naar de regeling voeren en insteken (rekening houden met de markering van de kabels!).
