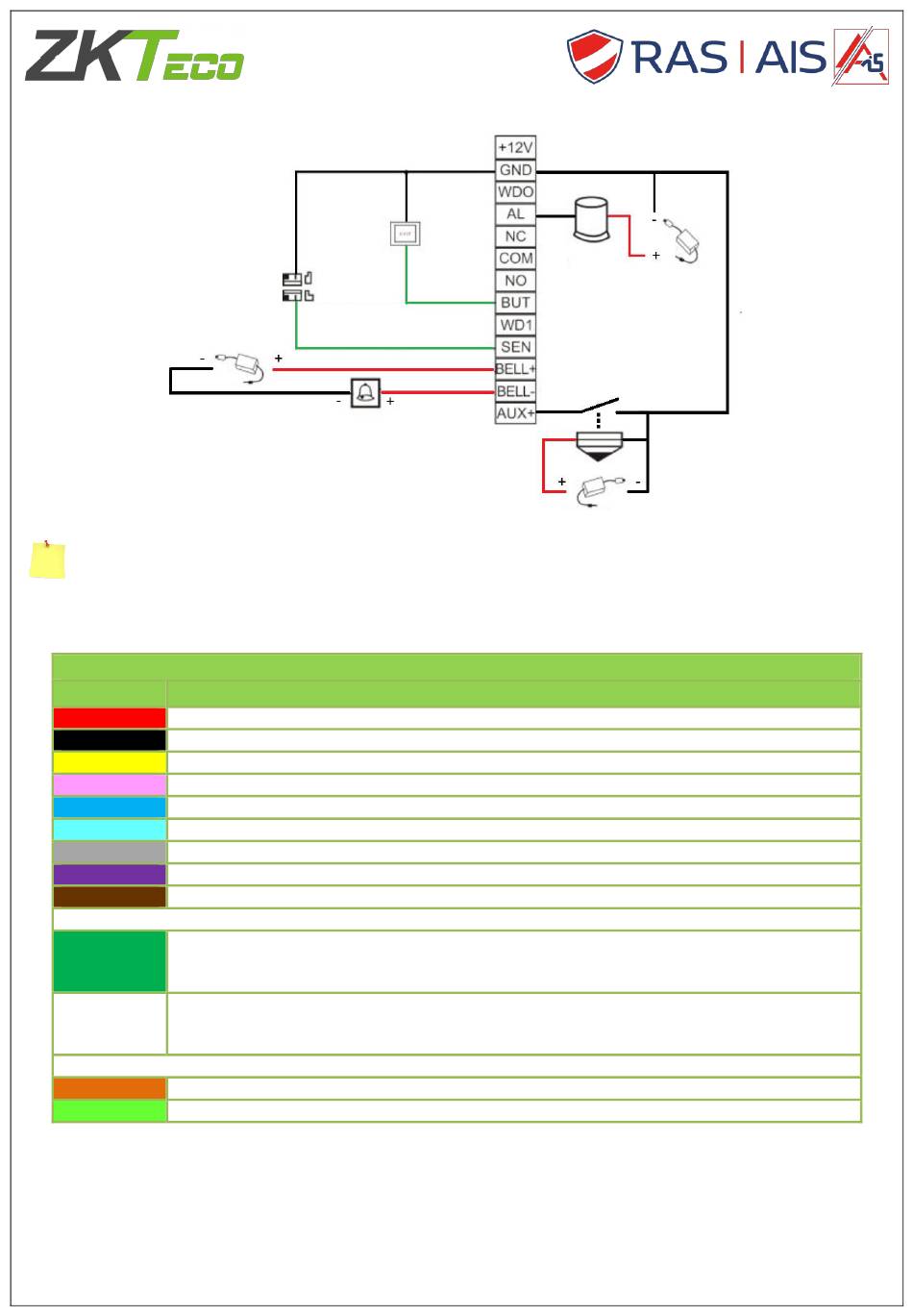

Aansluiten van andere componenten
Alarm sensor
Externe voeding
Opmerking: Leg de "-" van alle voedingen samen zodat je een correct 0 punt hebt! ( indien je dit niet doet kan
je rare fenomenen krijgen ).
Aansluitkleuren
kleur
Rood
+
Zwart
-
Geel
NC
Roze
COM
Blauw
NO
Lichtblauw
SEN
Grijs
BUT
Paars
BELL+
Bruin
BELL-
Met dip 1 en 2 ON WD0-IN
Groen
Met dip 3 en 4 ON WD0-OUT
Met dip 5 en 6 ON RXD
Met dip 1 en 2 ON WD1-IN
Wit
Met dip 3 en 4 ON WD1-OUT
Met dip 5 en 6 ON TXD
Oranje
AL ( Alarm ) ( schakelt naar - bij alarm )
Lichtgroen
AUX+ ( Wanneer deze een – krijgt dan zal het alarm en het deurslot geactiveerd worden )
Auteur: Sibren De Wispelaere
Versie: 1 maart 2022
Exit knop
Bel
Controller mode
Uitleg
Wiegand/UART
Linken
Alarm
Externe
voeding
Rookmelder
met relaissokkel
Externe voeding
Pagina 3 van 4
