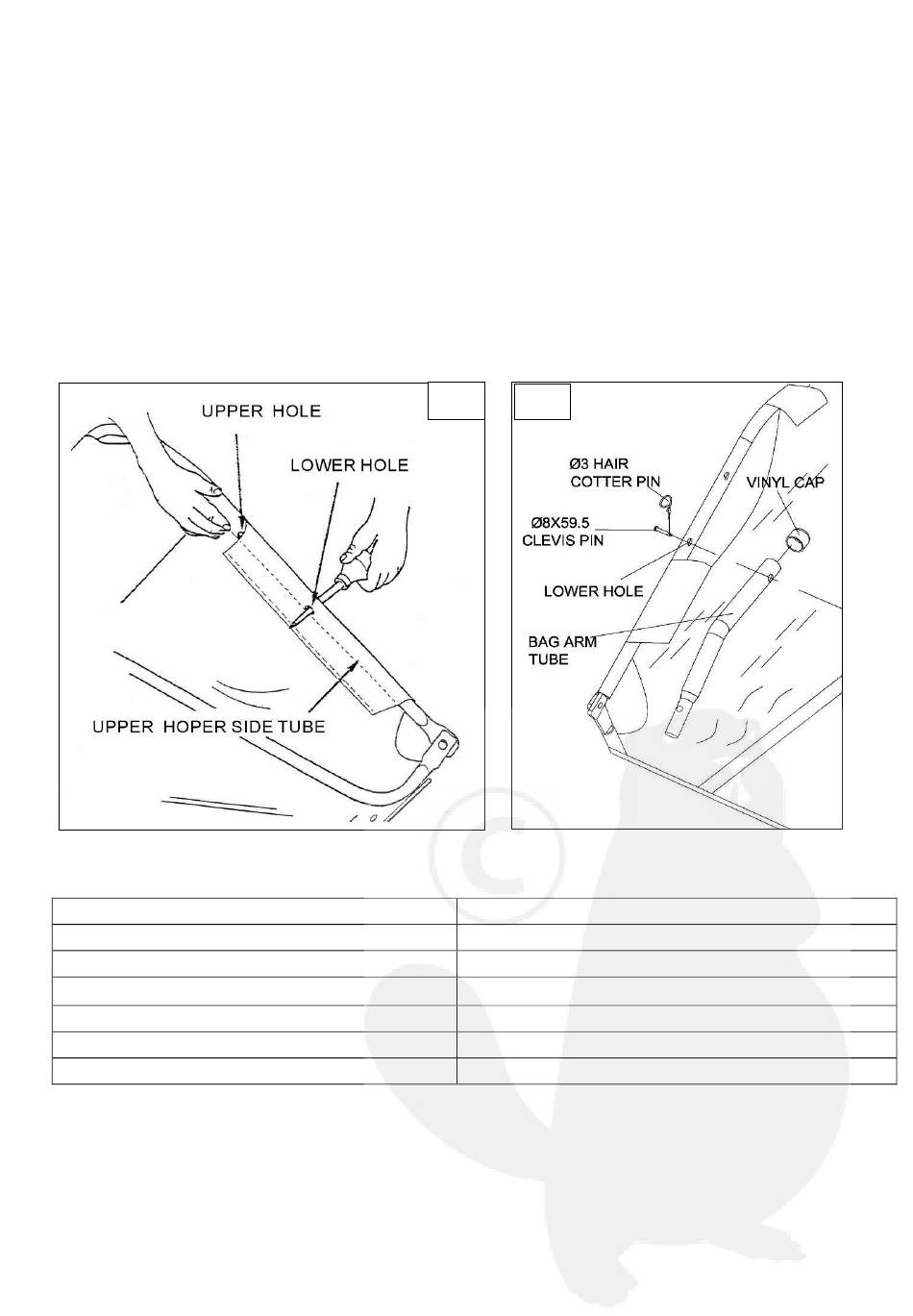

20. (Figuur 17) Verschuif de hoes van de vangzak zo dat de opening in de zijflap van de vangzak
overeenkomt met de opening in de framebuis van de vangzak.
21. (Figuur 18) Steek een pen Ø8x59.5 langs de buitenkant door de onderste opening in de framebuis.
Schuif de draagarm van de vangzak over de pen en sluit af met een R-vormige borgpen Ø3. Doe dit
voor de linker- en rechterzijde van de vangzak.
Upper hole
Lower hole
Upper hopper side tube
Ø3 Hair cotter pin
Ø8X59.5 Clevis pin
Vinyl cap
Bag arm tube
17
18
Bovenste opening
Onderste opening
Framebuis voor de bovenzijde van de vangzak
R-vormige borgpen Ø3
Pen Ø8X59.5
Plastic schroef
Draagarm vangzak
