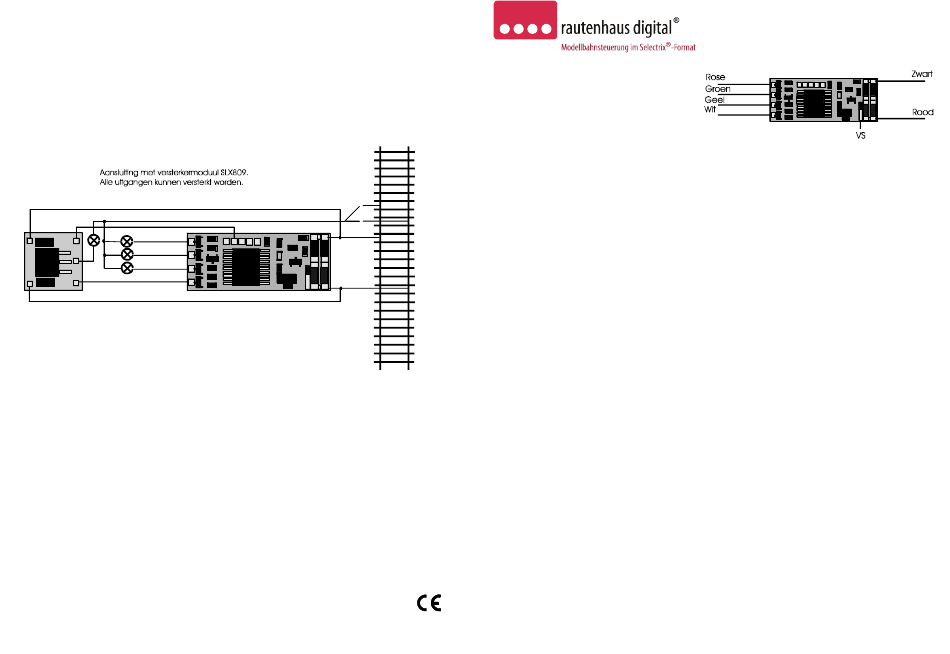

Aasluiting met Versterkermoduul SLX809
De versterkermoduul SLX809 kan het vermogen
per uitgang tot 600mA versterken.
Gebruik, zorg en onderhoud
De functiedecoder zelf heeft geen speciale zorg en
onderhoud nodig. Zijn levensduur wordt veel meer
bepaald door de bij de inbouw getroffen maatregelen
(warmteafvloeiing, goede soldeerverbindingen enz.).
Op alle artikelen geven wij een garantie van 2 Jaar.
Niet geschikt voor kinderen onder de 14 jaar.
Deze gebruiksaanwijzing goed bewaren.
Rautenhaus Modellbahntechnik
Bürgermeister- Mävers-Str. 2a
D-28857 Syke
Tel. 0700-rautenhaus
e-mail: vertrieb@rautenhaus.de
www.rautenhaus-digital.de
04/2003 SLX804
SLX804
4x 350mA
Funktiedecoder
Voor het Selectrix-Formaat
L/B/H 25 x 10 x 2mm
De SLX804 is een zeer kleine funktiedecoder voor het
schakelen van tot vier extra functies in Loks,
Stuurstandwagens enz.
De SLX804 kan in de lokmodus voor het aansturen van
lichtwissel
van
de
frontverlichting
stuurstandwagens gebruikt worden. Wordt de SLX804
op het zelfde adres als de lok van de
treinsamenstelling ingesteld, dan wisseld de
frontverlichting van de stuurstandwagen met de
rijrichting van de lok.
Mbv
de
luchthoornfunctie
kan
bijv.
binnenverlichting van een of meerdere rijtuigen
geschakeld worden. Door het grote vermogen van de
SLX804 kan probleemloos een complete trein worden
geschakeld die elektrisch met elkaar verbonden zijn.
Mocht er per uitgang meer als 350mA geschakeld
worden dan is het noodzaak om een versterkermoduul
SLX809 in te bouwen. Deze kan een vermogen van
1000mA afgeven.
In de funktiemodus kunnen tot vier extrafuncties met
de toetsen 1-4 of 5-8 aangestuurd worden. Over 1
Selectrix-Systeemadres
kunnen
twee
SLX804
aangestuurd worden.
Vanuit de SLX804 kunnen dmv het spoorsignaal ook
stationäre
functies
zoals
wissels,
seinen,
ontkoppelrails, verlichtings en geluidseffecten of
functionele modellen zoals bv. Kranen enz
aangestuurd worden.
De SLX804 kan buiten duurstroom ook een
impulsstroom afgeven. Hiermee laten zich ook wissels
per spoorsignaal schakelen. Deze optie is zeer geschikt
als kostenbesparende aansluiting van enkele wissels
op een stuk modelbaan dat verafgelegen ligt van een
functiedecoder.
Aansluit en inbouw aanwijzing
De SLX804 wordt met een zeer flexibele gekleurde
kabel van 11cm geleverd.
Technische specificaties:
in
• afmetingen ca. L/B/H
25 x 10 x 2mm
(zonder aansluitkabel)
• max. totaalvermogen
ca. 1000mA
• functieuitgang 1 wit
max. 350mA
de
• functieuitgang 2 geel
max. 350mA
• functieuitgang 3 groen
max. 350mA
• functieuitgang 4 paars
max. 350mA
• Instelmogelijkheden:
(elektronische Programmering)
• Adressen
• Bedrijfskeuzeverandering over
impulsbreedtewaarde
• De waarden voor maximale snelheid en
massasimulatie worden bij de programmering van
de SLX804 niet gebruikt en moeten altijd 1 zijn.
( ) = werkseitige Einstellung
0...111 (1)
1...3
(1)
