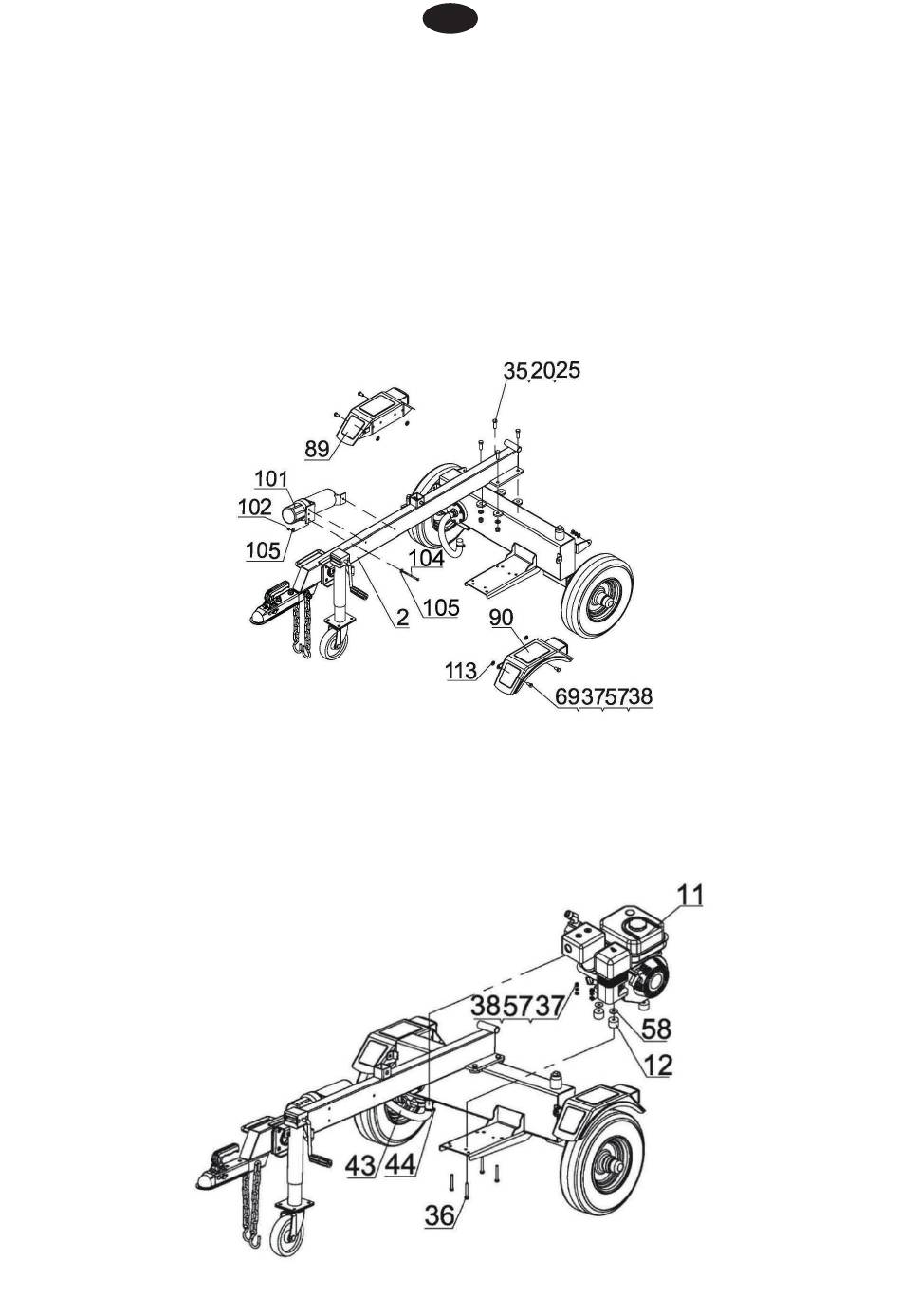

STAP 2: Bevestig de trekhaak, spatborden en handleiding koker
1.
Bevestig de trekhaak (#2) aan het hydraulische reservoir met behulp van
zeskantbout M12x35 (#35), platte ring Ø12 (#20) en zeskantige borgmoer
M12 (#25) .
2.
Bevestig spatborden (# 89 & #90) aan het hydraulische reservoir met be-
hulp van zeskantbout M8x25 (#69), platte ring Ø8 (#37), borgring Ø8 (#57)
en zeskantige borgmoer M8 (#38). Bevestig rubberen ring (#113) tussen
spatbord en hydraulisch reservoir.
3.
Verwijder de zeskantbout M6x70 (#104), grote platte ring Ø6 (#105) en
nylon borgmoer M6 (#102) van de trekhaak. Bevestig de handmatige
opvangbak (#101) aan de trekhaak door items 104, 105 en 102 opnieuw te
installeren.
STAP 3: Bevestig de motor en de olieleiding
1.
Bevestig de motor (#11) aan de motormontageplaat met behulp van een
polyurethaanblok (#12 ) en grote platte ring Ø10 (#58), zeskantbout M8x65
(#36), platte ring Ø8 (#37), borgring Ø8 (#57), zeskantmoer M8 (#38).
2.
Bevestig de doorzichtige olieleiding (#43) aan de olie-inlaatconnector van
de tandwielpomp, gepositioneerd met een klem (#44).
NLD
7
