FreiStil Tischlerei
GmbH & Co. KG
Ruppenkampstraße 16
49084 Osnabrück
Tel.
+49 (0)541 – 800 3969 0
Fax
+49 (0)541 – 800 3969 99
E-mail
info@freistil.com
Internet
www.freistil.com

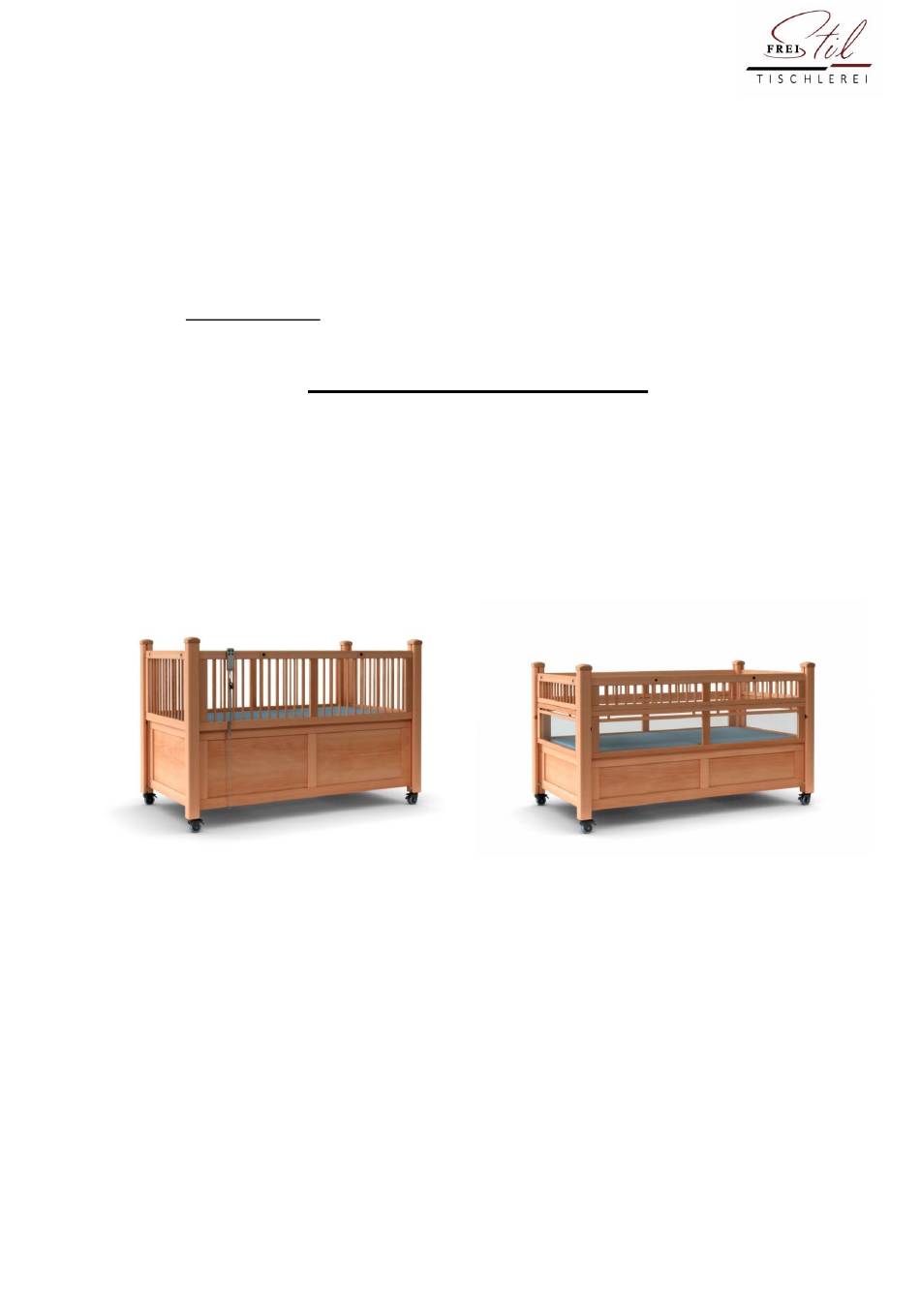

Kinderbed met hoog-laag verstelling
Vóór gebruik aandachtig doorlezen!
BT LEA 2018
Gebruiksaanwijzing
'Lea'
(Standaard en Vario)
Elke gebruiker moet een gebruiksaanwijzing krijgen!
1
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor FreiStil Tischlerei Lea
Samenvatting van Inhoud voor FreiStil Tischlerei Lea
- Pagina 1 49084 Osnabrück Tel. +49 (0)541 – 800 3969 0 +49 (0)541 – 800 3969 99 E-mail info@freistil.com Internet www.freistil.com Gebruiksaanwijzing Kinderbed met hoog-laag verstelling 'Lea' (Standaard en Vario) Vóór gebruik aandachtig doorlezen! Elke gebruiker moet een gebruiksaanwijzing krijgen! BT LEA 2018...
-
Pagina 2: Inhoudsopgave
Verklaring van symbolen 3. Technische gegevens Ombouw 13/14 Hefeenheid Ligvlak Motoren 4. Bijlage (alleen voor de bevoegde vakhandel) Algemene aanwijzingen Handleiding onderhoud 15/16 Formulier voor protocol Onderhouds-/veiligheidstechnische controle conf. art. 6 MPBetreibV (Duitse richtlijn voor bediening medische apparatuur) BT LEA 2018... -
Pagina 3: Montagehandleiding
De bedkanten tot aan de aanslag in het bedbeslag drukken en erop toezien dat alles goed vast zit. Afbeelding 2 De beschermkappen zijn afneembaar. Na het inhangen van de zijkanten de beschermkappen vastschroeven (M6x50 mm). Afbeelding 3 BT LEA 2018... -
Pagina 4: Montage Zijhekken
Plaats de schaarlift volgens de sticker 'Kopfseite' [hoofdeinde] in de bedombouw. De schaar van de hefeenheid aan de hand van markeringen in de bedombouw plaatsen en vastschroeven (afb. 6) Lea Vario M6x15mm Lea 6x35 mm Breng de schaarlift in de hoogste positie (afb. 7). - Pagina 5 Beknellingsbescherming (afb. 11 + 12) monteren met de meegeleverde platkopbouten (M6x25 en 4x22mm). De beknellingsbescherming bestaat uit 2 x 2 paren, paar 1 aan de lange zijden van de lattenbodem, Afbeelding 11 paar 2 aan de korte zijde van het hoofd- en voeteneinde bevestigen. Afbeelding 12 BT LEA 2018...
-
Pagina 6: Transportwielen
Let er bij de kabeldoorvoering op dat de kabel niet ingeklemd of beschadigd wordt!! OPTIONEEL: Toebehoren Anti-trendelenburg-positie Bij de anti-trendenlenburg-positie is er een 2e handschakelaar en een 2e besturing (afb. 15). Afbeelding 15 Voorzichtig bij het laten zakken van het hoofddeel, gevaar op beknelling onderaan bij de dwarslatten. BT LEA 2018... -
Pagina 7: Optioneel: Afneembare Bedposten
2. GEBRUIKSAANWIJZING Beoogd gebruik Het kinderbed met hoog-laagverstelling ‘'LEA' is gemaakt voor gebruik in de thuiszorg. Toepassingsgebied 3 + 4 conform DIN EN 60601-2-52. Het in medische zin te volbrengen gebruiksdoel bestaat uit de diagnostiek, behandeling en ziektemonitoring onder medisch toezicht. Bedoeld voor één persoon: Lengte: min. -
Pagina 8: Indicatie
Er bestaat GEVAAR OP BEKNELLING. Het kinderbed met hoog-laagverstelling 'LEA' is alleen bedoeld voor droge ruimtes en mag ook alleen in dergelijke ruimtes worden gebruikt en opgeslagen. Het systeem mag alleen op normale 230 Volt stopcontacten worden aangesloten, kabel en stekker moeten droog zijn en mogen nergens schuren of knellen. -
Pagina 9: Waarschuwingen
De geopende, middelste draaideuren zitten door de magneten aan de bovenkant vast. Openen en sluiten van het volledige deurpakket mag alleen onder toezicht gebeuren. Het kinderbed met hoog-laagverstelling 'LEA' mag alleen op een vlakke, horizontale en vaste ondergrond worden gebruikt. - Pagina 10 Indien bij stroomuitval of een defect aan de motor van het ligvlak de rugleuning in een opwaartse positie blijft staan, kunt u het rugdeel middels batterijen (afb. 21) in de onderste positie brengen. Afbeelding 21 De batterijen moeten na eenmalig gebruik worden vervangen. BT LEA 2018...
-
Pagina 11: Handschakelaar
2. Bedieningsveld (van boven). Voeteneinde omhoog/omlaag (links resp. rechts) bij elektromotorische ligvlakken 3. Bedieningsveld (van boven). Hoofd- en voeteneinde gelijktijdig omhoog/omlaag (links resp. rechts) bij elektromotorische ligvlakken 4. Bedieningsveld (onder) Hefmotor (lattenbodem) omhoog/omlaag (links resp. rechts) Afbeelding 20 BT LEA 2018... -
Pagina 12: Zijhekken
Afbeelding 22 Patiëntenlift Bij gebruik van het kinderbed met hoog-laagverstelling ‘'LEA'’ mogen uitsluitende de volgende patiëntenliften worden gebruikt: 'ARNOLD' en 'JAMES' van de firma REBOTEC, D-49610 Quakenbrück, Duitsland. Onder het bed moet een ruimte tussen de 90mm en 110mm worden vrijgehouden. -
Pagina 13: Toebehoren
Alleen gebruiken in droge ruimtes Gevaar op beknelling Belangrijke aanwijzing in de gebruiksaanwijzing Gebruikdeel type B FreiStil Tischlerei Producent: , Ruppenkampstraße 16, D - 49084 Osnabrück Tel +49 (0)541-800 3969 0, Fax +49 (0)541-800 3969 99, info@freistil.com BT LEA 2018... -
Pagina 14: Technische Gegevens
< 65 dB (A) Nominaal bedrijf max. 2 min. / 18 min. pauze Technische wijzigingen voorbehouden!!! FreiStil Tischlerei Producent: , Ruppenkampstraße 16, D - 49084 Osnabrück Tel +49 (0)541-800 3969 0, Fax +49 (0)541-800 3969 99, info@freistil.com BT LEA 2018... -
Pagina 15: Bijlage (Alleen Voor De Bevoegde Vakhandel)
(bijlage). Voer een visuele inspectie uit op alle aanwezige onderdelen van de lattenbodem. Indien u hierbij beschadigingen ontdekt, moeten deze onderdelen direct worden gerepareerd of vervangen. Controleer de bewegende delen op een soepele beweging, eventueel licht invetten. BT LEA 2018... - Pagina 16 Producten die niet foutloos zijn, moeten direct uit roulatie worden genomen. FreiStil Tischlerei Producent: , Ruppenkampstraße 16, D - 49084 Osnabrück Tel +49 (0)541-800 3969 0, Fax +49 (0)541-800 3969 99, info@freistil.com BT LEA 2018...
-
Pagina 17: Formulier Voor Protocol
Onderhouds-/veiligheidstechnische controle conf. art. 6 MPBetreibV (Duitse richtlijn voor bediening medische apparatuur) Dit formulier kunt u op onze internetsite downloaden. www.freistil.com/service BT LEA 2018...
